viernes, 28 de septiembre de 2012

Amplificador auxiliar de 4,5 Watts

Arme su propio amplificador auxiliar  de 4,5 Watts.
Este pequeño amplificador es muy solicitado y tiene un gran desempeño, sirve para infinidad de aplicaciones  prácticas  como por ejemplo en el refuerzo para equipos de automoviles , para refuersos de radios, lectores ópticos, cintas, walkman, en aplicaciones domésticas como intercomunicadores o porteros eléctricos, o como un amplificador de prueba para el banco de trabajo.

El CI del  amplificador   es el LA4430 DE SANYO


domingo, 9 de septiembre de 2012

RELE DE LUZ




CUANDO  UN HAZ DE LUZ INCIDE EN EL LDR (Light Dependent Resistor), FOTORESISTENCIA , EL RELE ES ACCIONADO. LA SENSIBILIDAD DEL CIRCUITO SE REGULA MEDIANTE P1. CON LA CONECIÓN DE LA FOTOREWSISTENCIA EN LOS PUNTOS A Y B DEL POTENCIAMETRO AL POSITIVO  DE LA ALIMENTACIÓN, TENDREMOS LA INVERSIÓN  DE LA FUNCIÓN DEL CIRCUITO CON UNA ALRMA DE CORTE DE LUZ. ESTE CIRCUITO PUEDE USARSE EN ALARMAS Y JUGUETES.

FUENTE DE PODER DE 12 VOLTIOS 1 AMPERE




CON ESTA FUENTE SE PUEDEN ALIMENTAR  DIFERENTEAS APARATOS COMO UN LECTOR DE ÓPTICO, MEJOR CONOCIDO COMOI LECTOR DE DVD O CD. EL TRANSISTOR Q1 DEBE MONTARSE CON DISIPADORES DE CALOR. EL TRANSFORMADOR DEBE TENER UN BOBINADO PRIMARIO, DE ACUERDO A LA RED LOCAL: 110 O 220 VOLTIOS Y UN BOBINADO SECUNDARIO DE 12  +  12V CON CAPACIDAD DE CORRIENTE DE 23 AMPERES.

OSCILADOR DOBLE T



ESTE OSCILADOR PRODUCE UNA SEÑAL SINOSOIDAL, CUYA FRECUENCIA DEPENDE DE LOS VALORES  DE LOS COMPONENTES DEL DOBLE T. ESTOS COMPONENTES TIENEN VALORES QUE DEBEN MANTENER LA RELACIÓN SIGUIENTE: C1=C2=C3/2   Y R1= R2=2Rx. eL TRIMPOT P1 HACE EL AJUSTE FINO DEL PUNTO DE OSCILACIÓN. PARA LO VALORES INDICADOS LA FRECUENCIA ESTARÁ  ALREDEDOR DE 1KHZ.

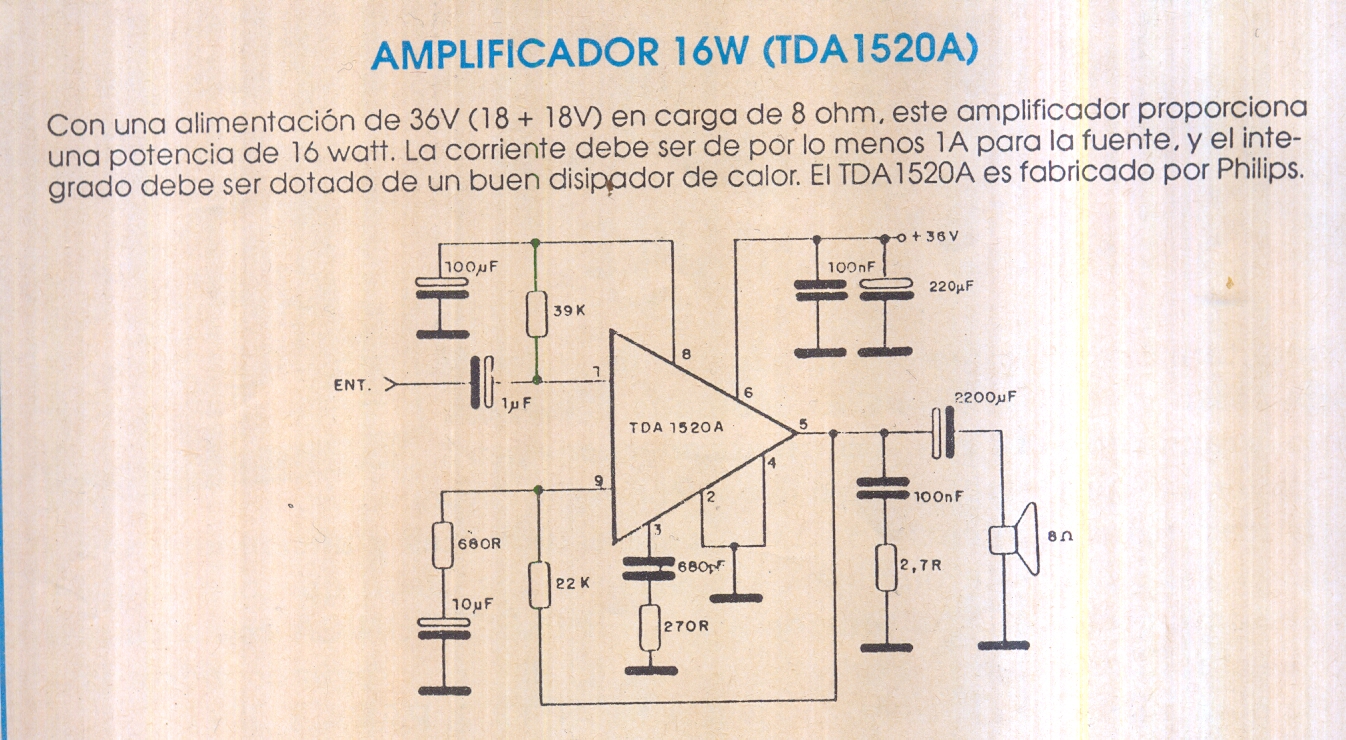

AMPLIFICADOR DE 16 WATT (TDA1520A)



Con una alimentación de 36 v (18 + 18 V) en carga de 8 ohm, este amplificador proporciona un apotencia de 16 watt. La corriente debe ser de cuando menos  1A, la fuente y el integrado debe ser dotado  de un buen disipador de calor. El TDA 1520A es fabricado por Philips.

CONTROL DE CORRIENTE PARA FOTOTRANSISTOR



Este control tiene un nivel de salida HI cuando la luz incide  en el fototransistor. La sensibilidad es función del nivel de luz que provoca la conmutación y puede ser ajustada en el trimpot de 47k. El circuito es sugerido por Taxas Instrument.
